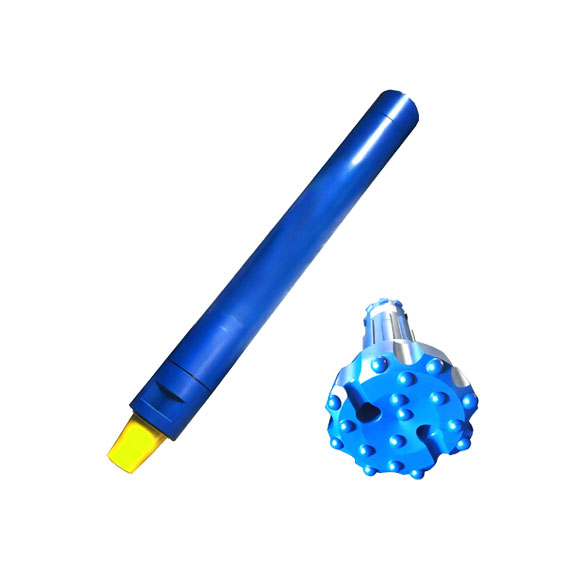

Shandike GSE DHD DTH молоты

Бурение с погружным пневмоударником (DTH) осуществляется с помощью бурового молотка в нижней части бурильной колонны, молот приводится в действие сжатым воздухом, передаваемым через буровую штангу для приведения в действие поршня и создания ударной силы, которая затем передается в горные породы для бурения и дробления. Бурение с погружным пневмоударником может применяться в горнодобывающей промышленности, карьерах, бурении скважин на воду, забивке фундаментных свай и т. д. Пневмоударник использует сжатый воздух для создания ударной силы, тем самым приводя буровые коронки в действие для дробления горных пород.

Функции

• Премиальный материал, точные процессы ЧПУ и термообработки, оптимизированная конструкция.

• Хорошая устойчивость и надежность.

• Высокая частота ударов.

• Снижение расхода сжатого воздуха.

• Долгая продолжительность жизни.

Приложения

Горнодобывающая промышленность, разработка карьеров, бурение скважин на воду, бурение геотермальных скважин, забивка фундаментных свай и т. д.

Структура

	01 – Top Sub	02 – O Ring	03 – Check Valve	04 – Spring
	05 – Steel Washer	06 – Rigid Valve	07 – O Ring	08 – Internal Cylinder
	09 – Pistion	10 – Out Tube	11 – Bit Retainer Ring	12 – O Ring
	13 – Drive Sub

GSE-DHD3.5 Пневмоударник

Net Weight	Out Diameter	GSE DHD3.5 DTH Hammer Length With Out Bits		Frequency at 18 Bar
22.62 kgs	80 mm	808 mm		32 Hz
Rec. Hole Size	Working Pressure	Air Consumption: M3(CBM)/min
90 mm-105 mm	8 bar – 30 bar	@10 bar	@18 bar	@24 bar
		4.5	9.5	12.5

GSE-DHD340 Пневмоударник

Net Weight	Out Diameter	GSE DHD340 DTH Hammer Length With Out Bits		Frequency at 18 Bar
38.00 kgs	99 mm	881 mm		31 Hz
Rec. Hole Size	Working Pressure	Air Consumption: M3(CBM)/min
108mm – 130mm	8 bar – 30 bar	@ 10 bar	@ 18 bar	@ 24 bar
		5	10.2	15

GSE-DHD350 Пневмоударник

Net Weight	Out Diameter	GSE DHD350 DTH Hammer Length With Out Bits		Frequency at 18 Bar
74.0 kgs	126 mm	1028 mm		30 Hz
Rec. Hole Size	Working Pressure	Air Consumption: M3(CBM)/min
134mm – 152mm	8 bar – 30 bar	@ 10 bar	@ 18 bar	@ 24 bar
		7.5	14.7	19.5

GSE-DHD360 Пневмоударник

Net Weight	Out Diameter	GSE DHD360 DTH Hammer Length With  Out Bits		Frequency at 18 Bar
112 kgs	144 mm	1135 mm		28 Hz
Rec. Hole Size	Working Pressure	Air Consumption: M3(CBM)/min
154mm – 254mm	8 bar – 30 bar	@ 10 bar	@ 18 bar	@ 24 bar
		8.7	14.5	25

GSE-DHD380 Пневмоударник

Net Weight	Out Diameter	GSE DHD 380 DTH Hammer Length With Out Bits		Frequency at 18 Bar
180.0 kgs	182 mm	1228 mm		23 Hz
Rec. Hole Size	Working Pressure	Air Consumption: M3(CBM)/min
203mm – 305mm	8 bar – 30 bar	@ 10 bar	@ 18 bar	@ 24 bar
		12	26	35
